ZZR1100 ファイナル系交換とクラッチレリーズOH② 何とか完成編

最近、物忘れが酷い........



ただでさえ乱雑なガレージの中、仕舞いこんだが最後、もう発見できないって事が多発する為、一旦ガレージを整理して、箱の中に何が入っているかをガムテープに書き込んで貼りつけた。


.........なのに、発見できないモノが必ずある。

不思議なのは、「間違いなくココに入れた(置いた)のに」ってモノが発見できず、諦めて数日後、同じところを何気なく見ると普通にソコに有ったりするのだ。


最初は家族の誰かがガレージに入ってるのかとも思ったが、嫁も倅も、僕のガレージには入らない(ネズミやイタチが出るからな(^_^;))し、入る理由もない。



多分、岡部くんの霊が棲み憑いて、TDRの整備でもしてるのだろうと思う事にした。

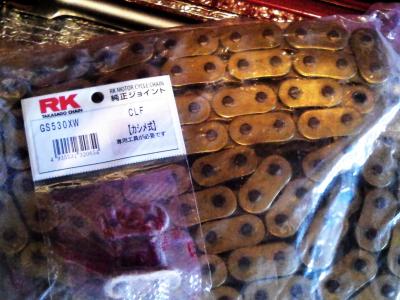

で、チェーン装着。仕事やら雑務やらが続いて、前回から数週間が経過している。





スプロケットは17/47のままなので、110リンクだとエキセンを目一杯詰めて、何とかジョイントできたのだが、このチェーンカッター、どう考えてもカシメる事ができない構造になっている。

きっと何かパーツが不足しているのだろう、カシメようとしても、ピンが反対側へ抜けてしまう。

とりあえず外れない程度にカシメておいた。

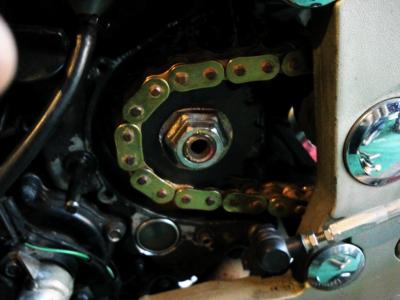

問題のドライブスプロケットだが、思っていたほど磨耗していなかったので、このまま使おうかと一瞬考えたが、思い直して先ずは回り止めワッシャーを叩いて寝かせ、CRCをぶっかけてからお向かいのガレージNへ。

インパクトを借りてアタックしたが、やはりナットはビクともしない。とんでもないトルクで締まっている様だ。



しょうがないので人力で再アタック。爆音隊長に借りた潤滑スプレー(名前忘れたけどスグレモノ。そして臭い)をぶっかけ、ロングハンドルに鉄パイプを掛けて延長し、爆音隊長にリアブレーキを目一杯踏んでもらって、ゆっくりとトルクを掛けていく。



.........1回目は力加減がわからず、おっかなびっくりトルクを掛けて失敗(このナット、とても薄いので、気を付けないと一発でナメてしまう)。

2回目、ナメたらナットを割るかタガネで回すと腹を括り、一気にトルクを掛けた。

一瞬、なんとも言えない悲鳴を上げた後、あっけなくナットは緩んだ。



ココさえ緩めば後の作業はそれほど難しい訳ではない。

時間の関係で、ここで作業は中断。残りの作業は翌週へ。





次の週、やっとクラッチレリーズのOHに着手。数日前にピストンシールと、割れていたスペーサーをいつものジンボさんに発注し、既に入手済みだ。

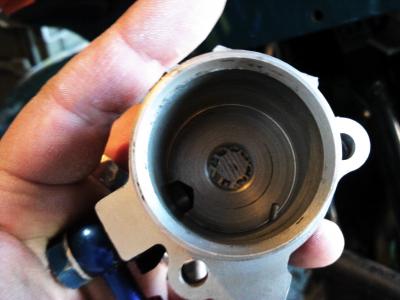

レリーズのシリンダー内は傷やサビもなく、比較的キレイだった

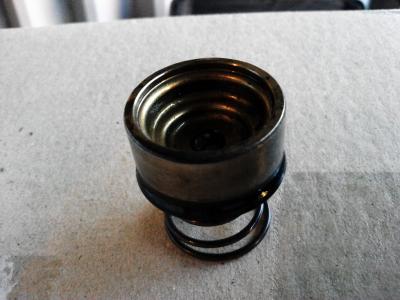

が、ピストンは摩耗の痕が......




ピカールで磨けば再使用可能と思うことにした。

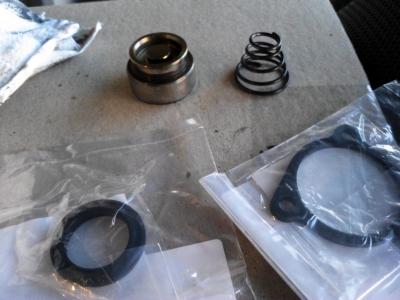

こんなゴムの輪っかと見るからに質の悪いプラ製品が、2,000円以上した。

ジンボさんにパーツ発注した時、アッセンブリー交換がお得だよって言われたのだが、この価格じゃもっともだ。

ケチんないでアッシー交換すればよかったと反省。




プッシュロッドはサビが浮いてたので、軽くペーパーを当て、グリスを塗っておいた。

ピストン、シリンダー共に清掃し、ピストンにシールをはめてからレリーズ本体に挿入。外れないようにタイラップで縛っておいた。



ドライブスプロケットはチェーンが掛かったままだと外すことができない。リアホイールを外し、チェーンをフリーにしてやっと外すことが出来た。長かったなぁ........

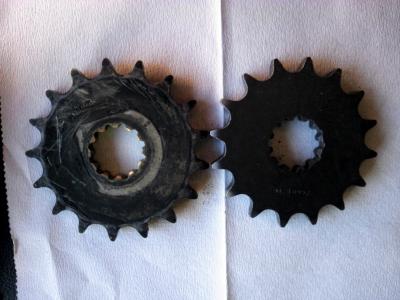

新旧比較。


歯が斜めになっているものの、まだまだイケそうではある。歯数は当然、新品の方が1枚少ない。古い方は酷く汚いが、よく見るとアファムの刻印が......前オーナーがいずれかの時点で交換していた様だが、それにしては回り止めワッシャーがキレイに折れているなぁ。

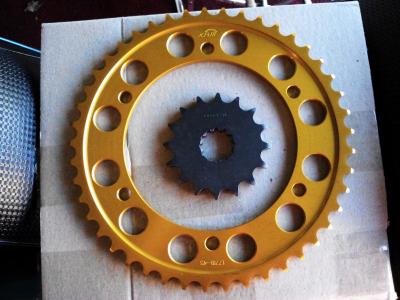

ドライブ&ドリブン

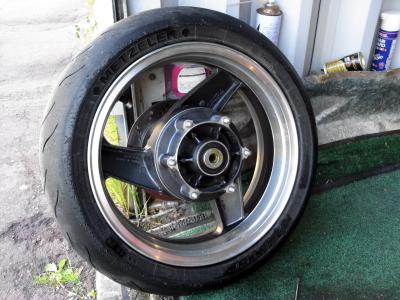

リアホイールを魔法の洗剤で洗浄。結構綺麗になった。

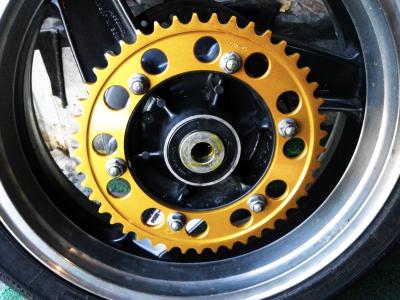

ドリブン装着。




ドライブ装着。




この後、ホイールを装着し、チェーンの張りを調節。クラッチマスターにフルードを入れ、エア抜き。

ここでこの日の作業終了。



で、今日。朝早くから倅の試合、昨日引き取ったニューマシーンの整備その他で忙しく、作業は17時から行った。日が長いので助かるなぁ。

昨日、仮止めしたまま忘れていたリアキャリパーを締め、エキセンカラーにスナップリング装着。外していた左カウルを取り付けた。


残るは、カシメが足りないチェーンをどうするか?

例のカッターではパーツが足りないので使えないので、いろいろ試行錯誤した結果、カッターの穴ににボルトを突っ込んでから締め直し、再度カシメて終了。


長かった作業が、コレでやっと終了した。
チェーン周りがキレイだと、速い人のバイクみたいでいいなぁ~~と、自画自賛。



完成後の画像は撮り忘れちゃったので、後日、試走の時にでも........

と、思ったけど、今はニューマシーンに気持ちが行っちゃってるから、何時になる事やら.........
